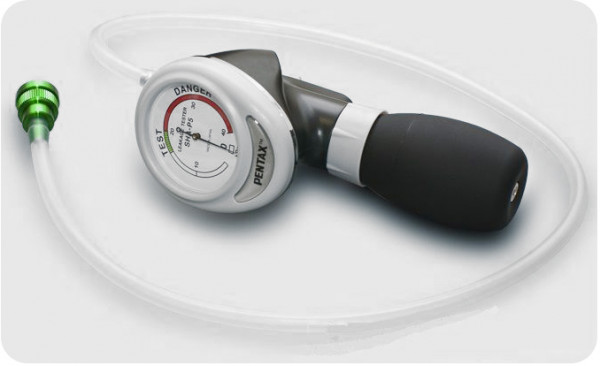

Тестер герметичности Pentax SHA-P5 течеискатель ручной

Тип изделия и назначение – тестер герметичности Pentax SHA-P5 представляет собой механическое контрольное устройство для проверки целостности внутренних каналов и внешней оболочки гибких эндоскопов. Применяется на этапах подготовки инструмента к дезинфекции, стерилизации и погружным методам очистки для предотвращения проникновения жидкости в оптические и электронные компоненты.

Принцип действия – тестер функционирует на основе ручного нагнетания давления воздуха с использованием эластичной груши, без применения электромеханических насосов или внешних источников питания. Контроль давления осуществляется по стрелочному манометру с цветовой индикацией рабочих зон. Устройство подключается к вентиляционному коннектору эндоскопа и позволяет последовательно выполнять два этапа проверки: визуально-пневматический (сухой) и иммерсионный (водный).

Рабочий диапазон давления – допустимый интервал избыточного давления составляет 15,7–19,6 кПа (0,16–0,20 кгс/см²), что соответствует зеленой зоне шкалы манометра. Критическое предельное значение – 29,4 кПа (0,3 кгс/см²); превышение данного порога может привести к деформации и необратимому повреждению внутренних структур эндоскопа.

Конструктивные элементы – устройство оснащено: коннектором для стыковки с вентиляционным портом эндоскопа (резьбовое соединение с фиксацией по часовой стрелке), механическим манометром с регулируемым циферблатом (установка нуля), клапаном сброса давления, расположенным на рукоятке, и соединительным воздуховодом. Для предотвращения попадания влаги в корпус тестера предусмотрены уплотнительные элементы в зоне подключения.

Порядок проведения сухого этапа проверки – перед присоединением тестера необходимо осушить оба соединительных порта. После фиксации коннектора и установки стрелки манометра на нулевую отметку производится нагнетание давления до зеленой зоны. Контролируется стабильность показаний: быстрое падение стрелки указывает на наличие значительного дефекта оболочки или канала. На данном этапе рекомендуется манипулировать дистальным концом и изгибать рабочую трубку для выявления скрытых повреждений. При нестабильном давлении погружение в воду запрещается, инструмент подлежит направлению в сервисный центр.

Порядок проведения водного этапа проверки – выполняется при условии успешного прохождения сухого этапа. Перед погружением необходимо снять красную крышку газовой стерилизации и установить защитную серебряную крышку на электрические контакты эндоскопа. Все клапаны и порты должны быть открыты. Тестер подключается к эндоскопу, давление нагнетается до зеленой зоны. Погружению подлежит только дистальная часть эндоскопа и коннектор тестера; корпус манометра и груша не должны контактировать с жидкостью. В процессе погружения визуально контролируется появление пузырей: единичные выделения из конструктивных углублений допустимы, непрерывный поток из фиксированной точки свидетельствует о нарушении герметичности. При обнаружении дефекта эндоскоп немедленно извлекается из воды, дальнейшая эксплуатация запрещается.

Завершение процедуры – после извлечения эндоскопа из воды давление стравливается через клапан сброса на рукоятке тестера до достижения стрелкой манометра нулевого значения. Отсоединение тестера от эндоскопа производится исключительно на воздухе, вне жидкости. Соединение и разъединение коннекторов под водой категорически исключается во избежание попадания влаги внутрь оборудования. При отсутствии нарушений герметичности инструмент допускается к дальнейшей дезинфекции и обработке в соответствии с инструкцией по эксплуатации.

Действия при выявлении негерметичности – эндоскоп подлежит тщательной наружной просушке и передаче в авторизованный сервисный центр Pentax для диагностики и ремонта. Использование инструмента с нарушенной герметичностью не допускается.

Условия хранения и обслуживания – тестер хранится в сухом месте при комнатной температуре, вдали от прямых солнечных лучей и агрессивных химических сред. Периодическая калибровка манометра производится в соответствии с регламентом производителя. Замену уплотнительных элементов и ремонт механических узлов осуществляют специализированные сервисные организации.
